Thermocouple wire / K / J / N / T / E / Platinum Type / Cable
열전대 와이어 앤 열전대 연장 케이블
사진 설명을 입력하세요.
사진 설명을 입력하세요.
사진 설명을 입력하세요.

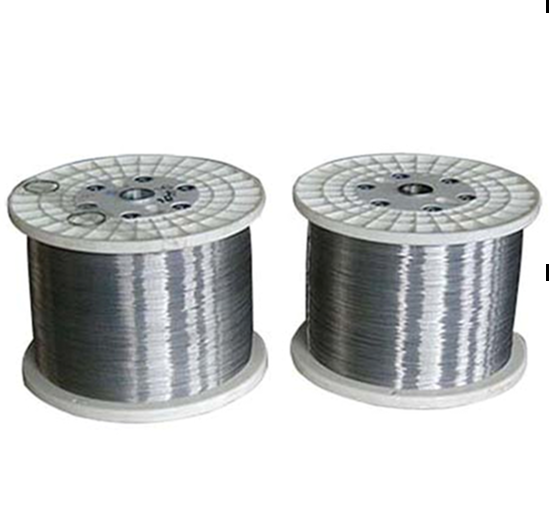

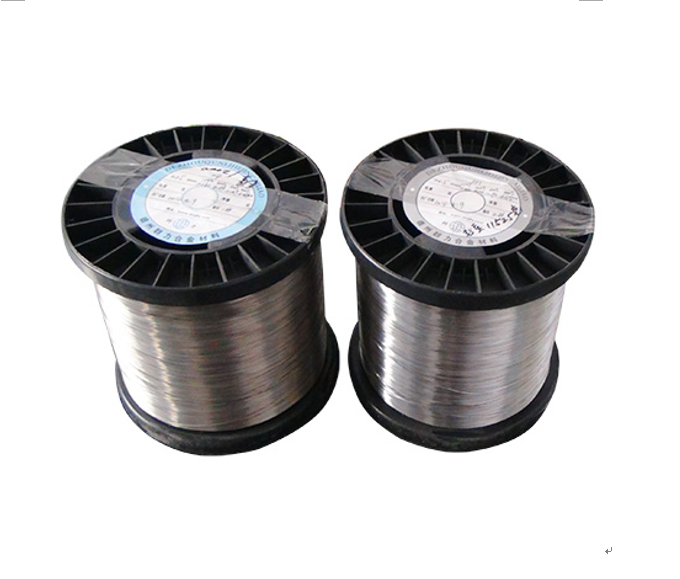

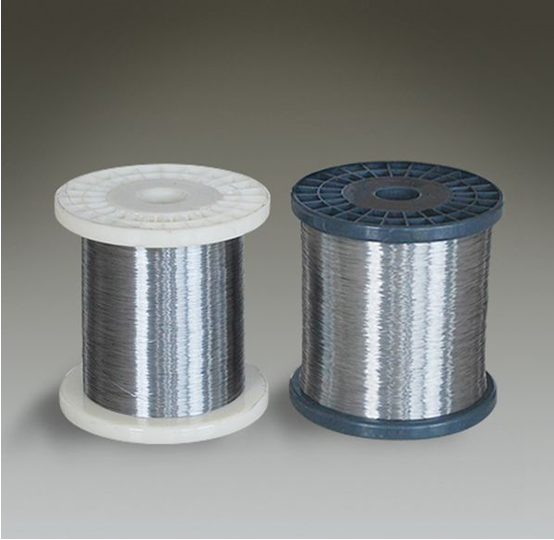

1. K type thermocouple wire
K 형 열전대 와이어
NiCr-NiSi /NiAl (Type K) thermocouple wire finds the widest use in all basemetal thermocouple, at temperature above 500 °C.
Type K thermocouple wire has strong resistance to oxidation than other base metal thermocouples. It has high EMF against Platinum 67, excellent temperature accuracy, sensitivity and stability, with a low cost. It is recommended for oxidizing or inert atmospheres, but cannot be used directly in the following cases:
(1) Alternatively oxidizing and reducing atmosphere.
(2) Atmosphere with sulphur gases.
(3) Long time in vacuum.
(4) Low oxidizing atmosphere such as hydrogen and carbon monoxide atmosphere.
Chromel alumel thermocouple wire can be produced as per the chemical composition requirement of the customers.
Parameter:
NiCr-NiSi /NiAl(K형) 열전대 와이어는 500°C 이상의 온도에서 모든 비금속 열전대에서 가장 널리 사용됩니다.
K형 열전대 와이어는 다른 비금속 열전대보다 내산화성이 강합니다. 낮은 비용으로 Platinum 67에 대해 높은 EMF, 우수한 온도 정확도, 감도 및 안정성을 갖습니다. 산화성 또는 불활성 분위기에 권장되지만 다음과 같은 경우에는 직접 사용할 수 없습니다.
(1) 대안적으로 산화 및 환원 분위기.
(2) 황 가스가 있는 대기.
(3) 진공에서 오랜 시간.
(4) 수소 및 일산화탄소 분위기와 같은 낮은 산화 분위기.
Chromel alumel 열전대 와이어는 고객의 화학 성분 요구 사항에 따라 생산할 수 있습니다.
매개변수:
|
Chemical Composition of thermocouple wire
|
||||||
|
Conductor Name
|
Polarity
|
Code
|
Nominal Chemical Composition /%
|
|||
|
Ni
|
Cr
|
Si
|
||||
|
Ni-Cr
|
Positive
|
KP
|
90
|
10
|
--
|
|
|
Ni- Si
|
Negative
|
KN
|
97
|
--
|
3
|
|
|
Working Temperature of thermocouple wire
|
||||||
|
Diameter/mm
|
Long time Working temperature /℃
|
Short period Working temperature /℃
|
||||
|
0.3
|
700
|
800
|
||||
|
0.5
|
800
|
900
|
||||
|
0.8,1.0
|
900
|
1000
|
||||
|
1.2,1.6
|
1000
|
1100
|
||||
|
2.0,2.5
|
1100
|
1200
|
||||
|
3.2
|
1200
|
1300
|
||||
|
|
|
|
|
|
|
|
사진 설명을 입력하세요.
사진 설명을 입력하세요.
사진 설명을 입력하세요.

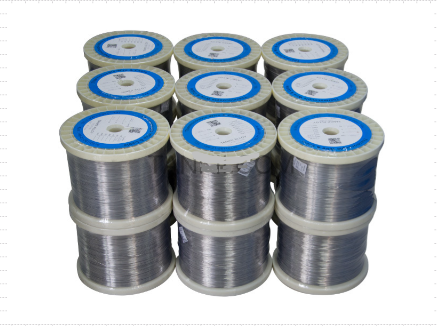

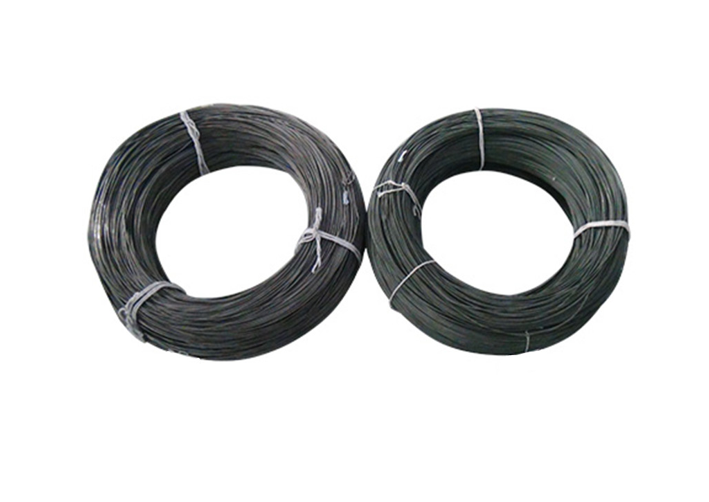

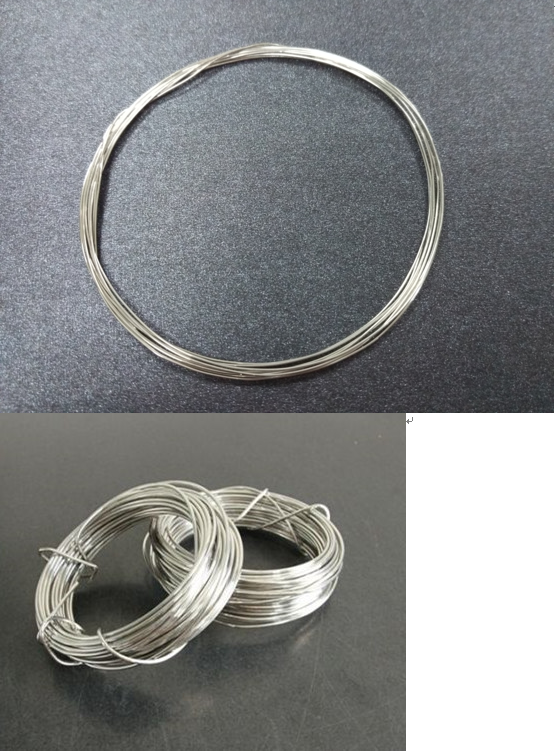

2. J type thermocouple wire
J 형 열전대 와이어
Fe- CuNi thermocouple wire (type J) is also named Iron-Constantan thermocouple.. It is used in vacuum, oxidizing, inert or reducing atmospheres. Iron element oxidizes rapidly at temperatures exceeding 538'C, and therefore heavier gauge wire is recommended for longer life at these temperatures.
J type thermocouple wire has good resistance to oxidation and high EMF output against Platinum 67, with good temperature accuracy, sensitivity and stability. It is recommended for vacuum, oxidizing, reducing or inert atmospheres, but it can not be used in sulphurous atmosphere above 500℃.
Parameter
Fe-CuNi 열전대 와이어(J형)는 Iron-Constantan 열전대라고도 합니다. 진공, 산화, 불활성 또는 환원 분위기에서 사용됩니다. 철 원소는 538'C를 초과하는 온도에서 빠르게 산화하므로 이러한 온도에서 더 긴 수명을 위해 더 무거운 게이지 와이어를 사용하는 것이 좋습니다.
J 형 열전대 와이어는 우수한 온도 정확도, 감도 및 안정성으로 Platinum 67에 대한 산화 및 높은 EMF 출력에 대한 내성이 우수합니다. 진공, 산화, 환원 또는 불활성 분위기에 권장되지만 500℃ 이상의 유황 분위기에서는 사용할 수 없습니다.
매개변수
|
Chemical Composition of thermocouple wire
|
||||||
|
Conductor Name
|
Polarity
|
Code
|
Nominal Chemical Composition /%
|
|||
|
Fe
|
Cu
|
Ni
|
||||
|
Fe
|
Positive
|
JP
|
100
|
--
|
--
|
|
|
Constantan
|
Negative
|
JN
|
--
|
55
|
45
|
|
|
Working Temperature Range of thermocouple wire
|
||||||
|
Diameter/mm
|
Long time Working temperature /℃
|
Short period Working temperature /℃
|
||||
|
0.3, 0.5
|
300
|
400
|
||||
|
0.8, 1.0, 1.2
|
400
|
500
|
||||
|
1.6, 2.0
|
500
|
600
|
||||
|
2.5, 3.2
|
600
|
750
|
||||
|
|
|
|
|
|
|
|
사진 설명을 입력하세요.
사진 설명을 입력하세요.
사진 설명을 입력하세요.

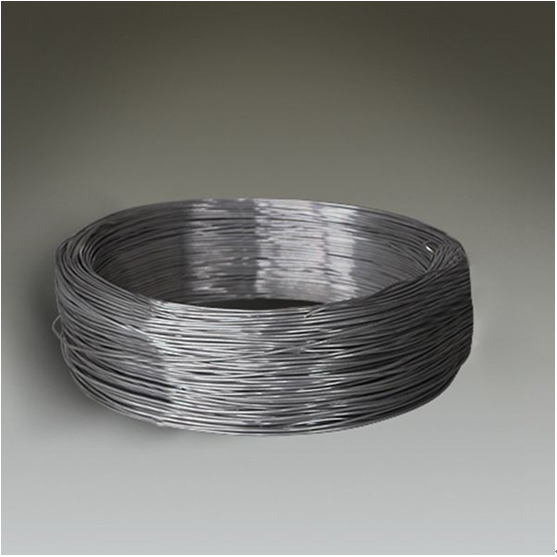

3. N type thermocouple wire
N형 열전대 와이어
The Type N thermocouple wire is composed of a nickel-14% chromium-1 1/2% silicon (+) wire versus a nickel 4 1/2% silicon-1/10% magnesium (-) wire.
The Type N thermocouple wire was developed to be used under the same conditions as a Type K.
Type N thermocouple wire should be used in oxidizing or inert atmospheres with a service temperature range between -200°C and 1260°C (-330°F to 2300°F).
The addition of silicon and chromium makes this type of thermocouple more resistant to Green-Rot and less drifting when compared to a Type K.
The negative element, or NN, of a Type N thermocouple wire can be described by any of the following names: Nisil, nickel-silicon.
The positive element, or NP, of a Type N thermocouple wire can be described by any of the following names: Nicrosil, nickel-chromium-silicon.
Insulation material: PVC, PTFE, FB or as per the customer's requirement.
Parameter:
N형 열전쌍 와이어는 니켈-14% 크롬-1 1/2% 실리콘(+) 와이어 대 니켈 4 1/2% 실리콘-1/10% 마그네슘(-) 와이어로 구성됩니다.
Type N 열전대 와이어는 Type K와 동일한 조건에서 사용하도록 개발되었습니다. N형 열전쌍 와이어는 사용 온도 범위가 -200°C ~ 1260°C(-330°F ~ 2300°F)인 산화성 또는 불활성 분위기에서 사용해야 합니다.
실리콘과 크롬을 추가하면 이러한 유형의 열전대가 Green-Rot에 대한 내성이 더 높아지고 Type K와 비교할 때 드리프트가 줄어듭니다.
N형 열전대 와이어의 음극 요소 또는 NN은 Nisil, 니켈-실리콘이라는 이름으로 설명할 수 있습니다.
N형 열전대 와이어의 양극 요소 또는 NP는 Nicrosil, 니켈-크롬-실리콘 등의 이름으로 설명할 수 있습니다.
절연 재료: PVC, PTFE, FB 또는 고객의 요구 사항에 따라.
매개변수:
|
Chemical Composition of thermocouple wire
|
||||||
|
Conductor Name
|
Polarity
|
Code
|
Nominal Chemical Composition /%
|
|||
|
Ni
|
Cr
|
Si
|
Mg
|
|||
|
NiCrSi
|
Positive
|
NP
|
Bal
|
13.7~14.7
|
--
|
＜0.01
|
|
NiSiMg
|
Negative
|
NN
|
Bal
|
＜0.02
|
3
|
0.5~1.5
|
|
Working Temperature
|
||
|
Diameter/mm
|
Long time Working temperature /℃
|
Short period Working temperature /℃
|
|
0.3
|
700
|
800
|
|
0.5
|
800
|
900
|
|
0.8,1.0
|
900
|
1000
|
|
1.2,1.6
|
1000
|
1100
|
|
2.0,2.5
|
1100
|
1200
|
|
3.2
|
1200
|
1300
|
사진 설명을 입력하세요.
사진 설명을 입력하세요.
사진 설명을 입력하세요.
4. T type thermocouple wire
T 형 열전대 와이어
The Type T thermocouple wire is composed of a copper (+) wire versus a nickel-45% copper (-) wire. The Type of thermocouple is frequently referred to as copper-constantan. This type of thermocouple can be used in oxidizing, reducing, or inert atmospheres with a service temperature range between -200°C and 370°C (-330°F to 700°F). The high temperature use of this thermocouple is also limited due to rapid oxidation of the copper element. The Type T thermocouple is one of the few thermocouples which have established limits of error for use in subzero and cryogenic applications. This is possible due to the Type T's superior corrosion resistance in moist environments.
T형 열전대 와이어는 구리(+) 와이어와 니켈-45% 구리(-) 와이어로 구성됩니다. 열전대의 유형은 종종 구리-콘스탄탄이라고 합니다. 이러한 유형의 열전대는 사용 온도 범위가 -200°C ~ 370°C(-330°F ~ 700°F)인 산화, 환원 또는 불활성 분위기에서 사용할 수 있습니다. 이 열전대의 고온 사용은 또한 구리 요소의 빠른 산화로 인해 제한됩니다. T형 열전대는 영하 및 극저온 응용 분야에 사용하기 위해 오류 한계를 설정한 몇 안 되는 열전대 중 하나입니다. 이는 T형의 습한 환경에서 내식성이 우수하기 때문에 가능합니다.
|
Conductor Name
|
Polarity
|
Code
|
Nominal Chemical Composition /%
|
||
|
Ni
|
Cu
|
||||
|
Cu
|
Positive
|
TP
|
--
|
100
|
|
|
Cu-Ni(Constantan)
|
Negative
|
TN
|
45
|
55
|
|
|
Working Temperature of thermocouple wire |
|||||
|
Diameter/mm
|
Long time Working temperature /℃
|
Short period Working temperature /℃
|
|||
|
0.2, 0.3
|
150
|
200
|
|||
|
0.5, 0.8
|
200
|
250
|
|||
|
1.0, 1.2
|
250
|
300
|
|||
|
1.6, 2.0
|
300
|
350
|
|||
사진 설명을 입력하세요.
5. E type thermocouple wire
5. E 형 열전대 와이어
NiCr- CuNi thermocouple (type E) is also named NiCr-Constantan thermocouple. It has a stronger signal & higher accuracy than the Type K or Type J at moderate temperature ranges of 1,000F and lower. The type E is also more stable than the type K, which adds to its accuracy.
Type E thermocouple has the largest EMF output and highest sensitivity, so it is ideal for measuring small temperature change. It also has good stability in the low temperature range up to 300℃, and good property of anti-corrosion in humidity atmosphere. It is recommended for oxidizing or inert atmospheres, but cannot be used directly in reducing atmosphere and atmosphere with sulphur gases.
Parameter:
NiCr-CuNi 열전대(E 유형)는 NiCr-Constantan 열전대라고도 합니다. 1,000F 이하의 적당한 온도 범위에서 Type K 또는 Type J보다 신호가 더 강하고 정확도가 높습니다. 또한 유형 E는 유형 K보다 더 안정적이어서 정확도가 추가됩니다.
E형 열전대는 가장 큰 EMF 출력과 가장 높은 감도를 가지므로 작은 온도 변화를 측정하는 데 이상적입니다. 또한 300℃까지의 낮은 온도 범위에서 우수한 안정성을 가지며 습도 분위기에서 우수한 부식 방지 특성을 가지고 있습니다. 산화성 또는 불활성 분위기에 권장되지만 환원성 분위기 및 황 가스가 있는 분위기에는 직접 사용할 수 없습니다.
매개변수:
|
Conductor Name
|
Polarity
|
Code
|
Nominal Chemical Composition /%
|
|||
|
Ni
|
Cr
|
Cu
|
||||
|
NiCr
|
Positive
|
EP
|
90
|
10
|
--
|
|
|
Cu-Ni(Constantan)
|
Negative
|
EN
|
45
|
--
|
55
|
|
|
Working Temperature Range |
||||||
|
Diameter/mm
|
Long time Working temperature /℃
|
Short period Working temperature /℃
|
||||
|
0.3, 0.5
|
350
|
450
|
||||
|
0.8, 1.0, 1.2
|
450
|
550
|
||||
|
1.6, 2.0
|
550
|
650
|
||||
|
2.5
|
650
|
750
|
||||
|
3.2
|
750
|
900
|
||||
|
|
|
|
|
|
|
|
사진 설명을 입력하세요.
사진 설명을 입력하세요.
사진 설명을 입력하세요.
6. Platinum rhodium thermocouple wire
백금 로듐 열전대 와이어
Platinum rhodium thermocouple wire (S/B/R TYPE)
Platinum Rhodium Assembling Type Thermocouple is widely used in production places with high temperature. It is mainly used to measure temperature in glass and ceramic industry and industrial salting.
Insulation material: PVC, PTFE, FB or as per the customer's requirement.
Advantages:
• Widespread uses
• Stable physical and chemical properties
• Small thermal expansion coefficient
• Long service life
• Good thermal stability and oxidation resistance at high temperature
Parameter:
백금 로듐 열전대 와이어(S/B/R TYPE) 백금 로듐 조립식 열전대는 고온의 생산 현장에서 널리 사용됩니다. 그것은 주로 유리 및 세라믹 산업 및 산업 염장의 온도를 측정하는 데 사용됩니다. 절연 재료: PVC, PTFE, FB 또는 고객의 요구 사항에 따라.
장점: • 광범위한 용도 • 안정된 물리화학적 성질 • 작은 열팽창 계수 • 긴 서비스 수명 • 고온에서 우수한 열안정성 및 내산화성
매개변수:
|
Chemical Composition for thermocouple wire
|
||||||
|
Conductor Name
|
Polarity
|
Code
|
Nominal Chemical Composition /%
|
|||
|
Pt
|
Rh
|
|||||
|
Pt90Rh
|
Positive
|
SP
|
90
|
10
|
||
|
Pt
|
Negative
|
SN,RN
|
100
|
--
|
||
|
Pt87Rh
|
Positive
|
RP
|
87
|
13
|
||
|
Pt70Rh
|
Positive
|
BP
|
70
|
30
|
||
|
Pt94Rh
|
Negative
|
BN
|
94
|
6
|
||
|
Working temperature range for thermocouple wire
|
||||||
|
Dia. /mm
|
Type
|
Long time working temp./ ℃
|
Short time working temp. / ℃
|
|||
|
0.5
|
S
|
1300
|
1600
|
|||
|
0.5
|
R
|
1300
|
1600
|
|||
|
0.5
|
B
|
1600
|
1700
|
|||
사진 설명을 입력하세요.
사진 설명을 입력하세요.
7. Thermocouple extension cable
열전대 연장 케이블
The thermocouple cable can also be termed as instrumentation cables, since they are used for process temperature measurement. The construction is similar to pair instrumentation cable but the conductor material is different. Thermocouples are used in processes to sense temperature and is connected to the pyrometers for indication and control. The thermocouple and pyrometer are electrically conducted by thermocouple extension cables / thermocouple compensating cables. The conductors used for these thermocouple cables are required to have similar thermo-electric (emf) properties as that of the thermocouple used for sensing the temperature.
Our plant mainly manufacture type KX,NX,EX,JX,NC,TX,SC/RC,KCA,KCB compensating wire for thermocouple, and they are used in temperature measurement instruments and cables. Our thermocouple compensating products are all made abiding by GB/T 4990-2010 ‘Alloy wires of extension and compensating cables for thermocouples’ (Chinese National Standard), and also IEC584-3 ‘Thermocouple part 3-compensating wire’ (International standard).
The representing of the comp. wire: thermocouple cable code + C/X , e.g. SC, KX
X: Short for extension, means that the compensation wire's alloy is as the same as the alloy of the thermocouple.
C: Short for compensation, means that the compensation wire's alloy has similar characters with the thermocouple's alloy in a certain temperature range.
Parameter:
열전대 케이블은 공정 온도 측정에 사용되기 때문에 계측 케이블이라고도 합니다. 구조는 쌍계장 케이블과 유사하지만 도체 재료가 다릅니다. 열전대는 온도를 감지하는 프로세스에서 사용되며 표시 및 제어를 위해 고온계에 연결됩니다. 열전대와 고온계는 열전대 연장 케이블/열전대 보상 케이블에 의해 전기적으로 전도됩니다. 이러한 열전대 케이블에 사용되는 도체는 온도 감지에 사용되는 열전대와 유사한 열전기(emf) 특성을 가져야 합니다.
당사 공장에서는 주로 KX,NX,EX,JX,NC,TX,SC/RC,KCA,KCB 열전대용 보상선을 생산하고 있으며, 온도계측기 및 케이블에 사용됩니다. 당사의 열전대 보상 제품은 모두 GB/T 4990-2010 '열전대용 연장 및 보상 케이블의 합금 전선'(중국 국가 표준) 및 IEC584-3 '열전대 부품 3-보상 전선'(국제 표준)을 준수합니다.
콤프의 대표. 와이어: 열전대 케이블 코드 + C/X , 예. 사우스캐롤라이나, KX X: extension의 줄임말은 보상 와이어의 합금이 열전대의 합금과 동일함을 의미합니다. C: 보상의 줄임말은 보상 와이어의 합금이 특정 온도 범위에서 열전대 합금과 유사한 특성을 가짐을 의미합니다.
매개변수:
|
Thermocouple
Code |
Comp. Type
|
Comp. Wire Name
|
Positive
|
Negative
|
||
|
Name
|
Code
|
Name
|
Code
|
|||
|
S
|
SC
|
copper-constantan 0.6
|
copper
|
SPC
|
constantan 0.6
|
SNC
|
|
R
|
RC
|
copper-constantan 0.6
|
copper
|
RPC
|
constantan 0.6
|
RNC
|
|
K
|
KCA
|
Iron-constantan22
|
Iron
|
KPCA
|
constantan22
|
KNCA
|
|
K
|
KCB
|
copper-constantan 40
|
copper
|
KPCB
|
constantan 40
|
KNCB
|
|
K
|
KX
|
Chromel10-NiSi3
|
Chromel10
|
KPX
|
NiSi3
|
KNX
|
|
N
|
NC
|
Iron-constantan 18
|
Iron
|
NPC
|
constantan 18
|
NNC
|
|
N
|
NX
|
NiCr14Si-NiSi4Mg
|
NiCr14Si
|
NPX
|
NiSi4Mg
|
NNX
|
|
E
|
EX
|
NiCr10-Constantan45
|
NiCr10
|
EPX
|
Constantan45
|
ENX
|
|
J
|
JX
|
Iron-constantan 45
|
Iron
|
JPX
|
constantan 45
|
JNX
|
|
T
|
TX
|
copper-constantan 45
|
copper
|
TPX
|
constantan 45
|
TNX
|
|
The color of Insulation and Sheath of thermocouple wire |
||||||
|
Type
|
Insulation Color
|
Sheath Color
|
||||
|
Positive
|
Negative
|
G
|
H
|
|||
|
/
|
S
|
/
|
S
|
|||
|
SC/RC
|
RED
|
GREEN
|
BLACK
|
GRAY
|
BLACK
|
YELLOW
|
|
KCA
|
RED
|
BLUE
|
BLACK
|
GRAY
|
BLACK
|
YELLOW
|
|
KCB
|
RED
|
BLUE
|
BLACK
|
GRAY
|
BLACK
|
YELLOW
|
|
KX
|
RED
|
BLACK
|
BLACK
|
GRAY
|
BLACK
|
YELLOW
|
|
NC
|
RED
|
GRAY
|
BLACK
|
GRAY
|
BLACK
|
YELLOW
|
|
NX
|
RED
|
GRAY
|
BLACK
|
GRAY
|
BLACK
|
YELLOW
|
|
EX
|
RED
|
BROWN
|
BLACK
|
GRAY
|
BLACK
|
YELLOW
|
|
JX
|
RED
|
PURPLE
|
BLACK
|
GRAY
|
BLACK
|
YELLOW
|
|
TX
|
RED
|
WHITE
|
BLACK
|
GRAY
|
BLACK
|
YELLOW
|
|
Note: G--For general use H--For heat resistant use S--Precision class Normal class has no sign
|
||||||
